气压缸


气压缸将气压能转变为直线运动机械功的一种能量转换的气压执行元件。

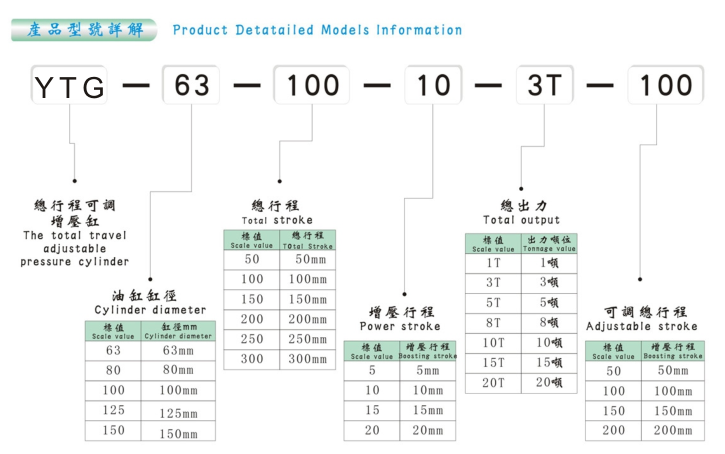

气压缸是将气压能转变为机械能的、做直线往复运动(或摆动运动)的气压执行元件。它结构简单、工作可靠。总行程可调增压缸用它来实现往复运动时,可免去减速装置,并且没有传动间隙,运动平稳,因此在各种机械的气压系统中得到广泛应用。气压缸输出力和活塞有效面积及其两边的压差成正比;气压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。根据常用气压缸的结构形式,可将其分为四种类型:
1、活塞式
单活塞杆气压缸只有一端有活塞杆。如图所示是一种单活塞气压缸。其两端进出口油口A和B都可通压力油或回油,以实现双向运动,故称为双作用缸。
2、柱塞式
柱塞式气压缸是一种单作用式气压缸,靠气压力只能实现一个方向的运动,柱塞回程要靠其它外力或柱塞的自重;
3、伸缩式
伸缩式气压缸具有二级或多级活塞,伸缩式气压缸中活塞伸出的顺序式从大到小,而空载缩回的顺序则一般是从小到大。伸缩缸可实现较长的行程,而缩回时长度较短,结构较为紧凑。此种气压缸常用于工程机械和农业机械上。
4、摆动式
摆动式气压缸是输出扭矩并实现往复运动的执行元件,也称摆动式气压马达。有单叶片和双叶片两种形式。定子块固定在缸体上,而叶片和转子连接在一起。根据进油方向,叶片将带动转子作往复摆动。
